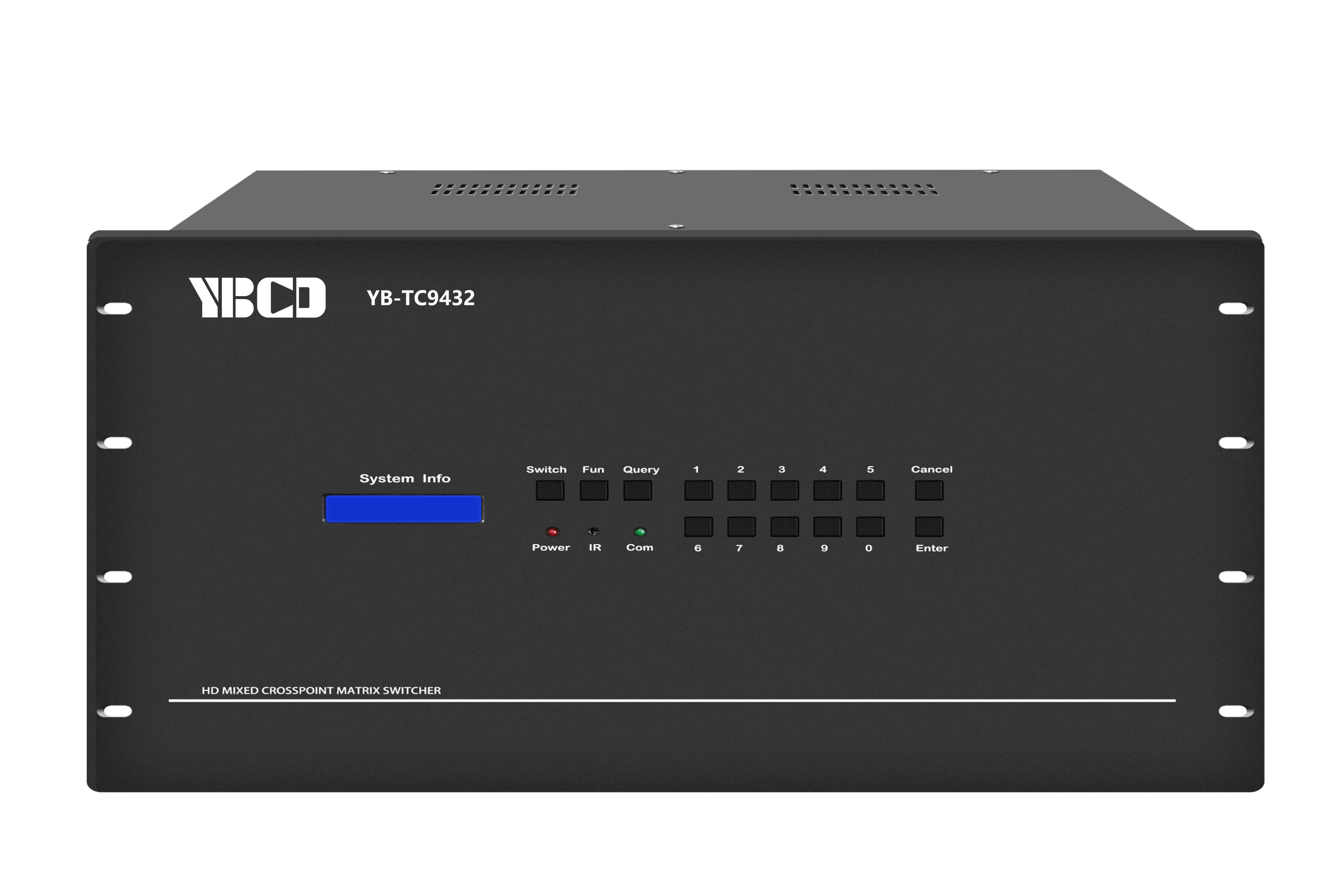

32进32出混插拼接无缝矩阵切换器

产品参数

一、产品概述:

YB-TC9432矩阵是一款带按键和中控系统功能的全数字硬件结构的高清信号切换矩阵,采用高性能的硬件设计,支持各类高清晰数字/模拟信号切换处理,并支持内部自带中控RS-232、红外遥控、前面板按键等控制分配切换的功能;支持串口、红外、NET端口等接口的终端受控设备的中控系统功能。为各行业的多种视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于多媒体会议厅、大屏幕显示工程、广播电视工程、中小学和高等院校等影视教学、智能交通管理中心、军队指挥控制中心等企/事业单位以及机关场所。

二、功能描述:

1、最高支持32路输入及32路输出,支持高清、2K、4K信号;

2、无缝瞬间切换,不黑屏,不存在缓慢的过度动画,快如电影换镜头;

3、插卡式结构,混合输入输出,一卡四路,支持DVI、VGA、AV、HDMI、SDI、HDBaseT、YPbPr、光纤、网络等板卡;

4、(要配语音控制盒)支持人工智能的语音控制,语音识别系统不需连接互联网,也不用连网升级,确保室内谈话内容不外泄(保密),所有输入输出通道在现场可重命名,比如可以呼叫“DVD切换到投影”,可支持9500条语音指令。语音识别器和矩阵通过无线连接,方便移动;

5、同时支持多种控制接口,兼容性强,支持第三方(如中控)同时通过串口RS-232或RS485、红外、网络TCP、网络UDP对矩阵进行控制,硬件上提供2个串口,1个网口;

6、全平台控制软件,适应性强,提供安卓app、苹果IOS的app、电脑控制软件,三种方式可同时使用。可在现场修改界面上所有通道的名称,方便用户记忆,可随意修改app的背景图片和颜色,可随意添加删除按钮,支持任何形状的按钮外观。iphone、ipad软件通过苹果公司审核,可从app store下载,不需越狱;

7、除app外,同时支持鸿蒙、Linux、Windows、苹果IOS等系统的浏览器Web网页控制,用户可自行在网页上修改输入输出通道的名称,方便记忆。打开网页时,必须先输入密码,提供密码管理修改功能;

8、可选配有7寸彩色触摸屏,所有输入输出通道在触摸屏上有一个对应的按钮,用户长按屏幕就可以修改按钮的名称,也可以通过软件,对触摸屏的界面进行修改(增删页面、按钮形状、背景等);

9、输入卡支持音频加嵌合成,输出卡支持音频解嵌,可同时输出模拟音频和数字音频,即声音可同时在HDMI接口和3.5音频接头输出;

10、输出分辨率可调,以适应多种不同的显示屏;

11、输出刷新率可调,支持30HZ、50HZ、60HZ,以提高兼容性;

12、支持字幕,可通过网络和串口直接更改字幕内容,每路输入视频都可有独立不同的字幕,支持中文及英文两种语言;字幕可静止或滚动,可更改背景颜色,也可设置为透明背景,字体可调节颜色、大小;

13、可拼接,兼容了拼接处理器功能,支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能;

14、自带音量控制器功能,每路输出音频可独立调节音量,提供串口协议,支持电脑、中控等第三方设备对它进行音量控制,音量大小可在电视、投影等显示设备上进行数字提示;

15、每个输出通道,可独立调节亮度、对比度、饱和度、锐利度,可对色温进行增益调节及补偿调节;

16、自带 10个DB9串口串口+4个红外口+万能双向网口(选配中控卡)。

三、技术参数:

1、RS232串口:10路,可编程300-115200波特率,支持奇/偶/无效验(选配中控卡)

2、红外口:5个,内置红外学习器(选配中控卡)

3、网络接口:1个

4、屏:LCD屏

5、可接输入板卡数量 / 路数:8张/32路

6、可接输出板卡数量 / 路数:8张/32路

7、支持输入插卡类型:DVI、VGA、AV、HDMI、SDI、HDBaseT、YPbPr、光纤、网络

8、支持输出插卡类型:DVI、VGA、AV、HDMI、SDI、HDBaseT、YPbPr、光纤、网络

9、电 源:AC180 ~ 240V , 50/60 Hz 。

10、矩阵功耗:280W

型号:YB-TC9432
